性史性dvd影片农村毛片_用力别停受不了在线观看_日本va欧美va国产激情_日本少妇一区_女被c黄扒衣服视频动漫_日韩女优av在线_国产男男无套激情11069_亚洲视频四区_亚洲打屁股xxxx打屁股_丰满大乳露双乳免费看

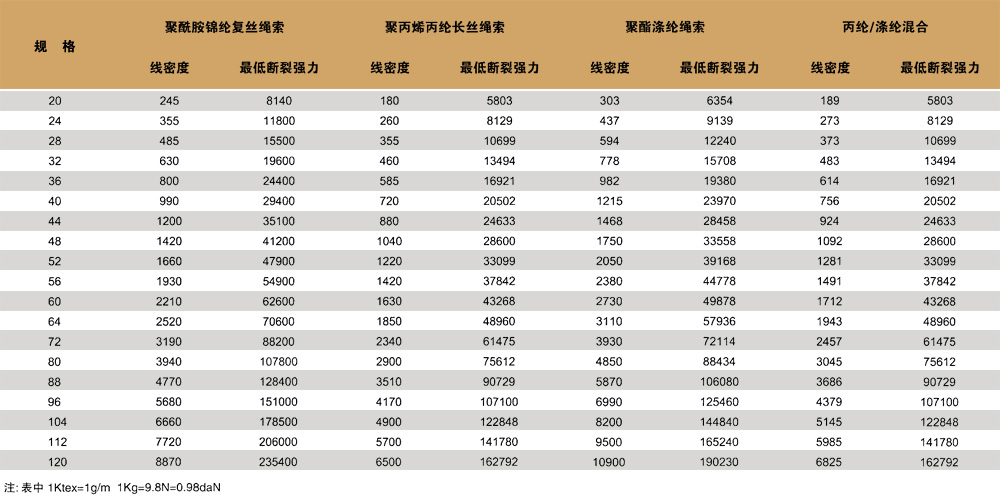

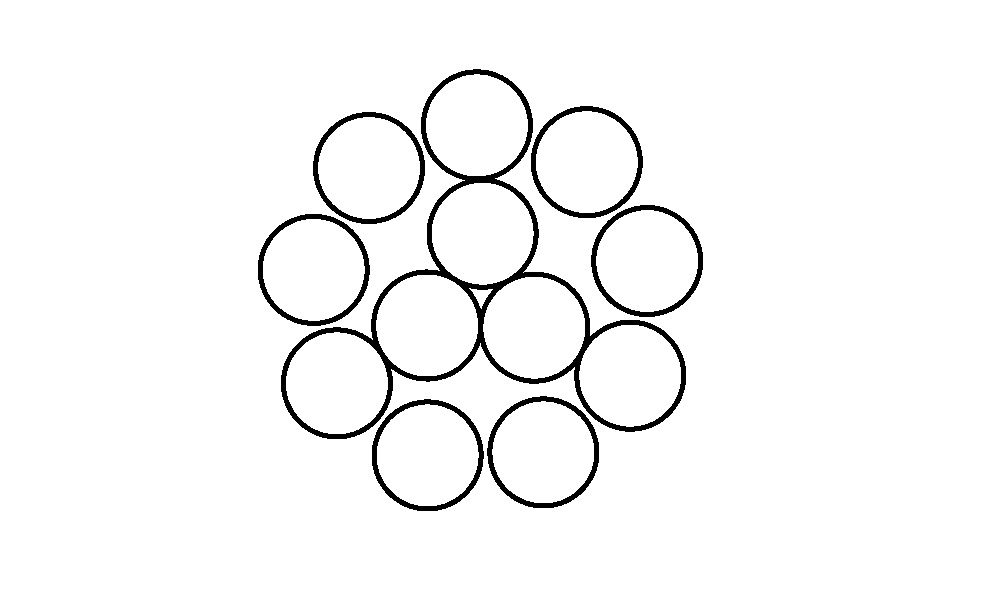

繩纜使用注意事項

1、繩索在每次使用，應(yīng)仔細檢查標記標簽。插編環(huán)眼，繩體有無割口、斷股、斷絲、扭結(jié)等損部分，如無異常和缺貼即可正常使用
2、展開繩索時，應(yīng)從卷內(nèi)的繩端開始放出繩，繩應(yīng)逆時針方向放出去。如果沿時針方向展開繩索，會發(fā)生繩索扭結(jié)。如果產(chǎn)生扭結(jié)，應(yīng)將繩索放回到繩卷，翻轉(zhuǎn)繩卷。然后從中心拉出繩索。更好的方法是在一個轉(zhuǎn)臺上展開繩索，此時可以從外部繩端拉出繩索。
3、從繩軸上展開解索
如果使用繩展開繩索時，繩軸本身應(yīng)能自由旋轉(zhuǎn)，使用一根管子穿過軸中心就能容易做到這一點，但禁止放繩軸展開繩索。
4、從滑輪裝上展開繩索
如果使用滑輪置展開索，滑輪的直徑D與繩索直徑的比值應(yīng)超過5。但是對于某些高性能纖維繩，D/d值可亮達20。對于繩索，建議滑輪槽部直徑比繩常直徑大10％-15％，如果繩索于輪槽接觸的弧度為150°，繩索達到最佳受力狀態(tài)，滑輪凸緣的高度應(yīng)至少為15倍繩索直徑，以防止繩索跑出滑輪。另外。應(yīng)經(jīng)常對滑輪進行檢測，并定對軸承進行保養(yǎng)以?；喥交D(zhuǎn)
5、打結(jié)
應(yīng)避免繩索打結(jié)形成環(huán)眼或通過打結(jié)方式縮短繩索，打結(jié)會使繩索的強度削弱50％
6，扭結(jié)或”麻花狀“纏結(jié)
6.1過分旋轉(zhuǎn)會導(dǎo)致繩索產(chǎn)生拉結(jié)，一般插繩會產(chǎn)生”麻花狀”結(jié)。由干編織繩和編絞繩具有聯(lián)鎖股。防止了繩股散開，因此該類繩不會產(chǎn)生麻花狀纏結(jié)。
6.2繩索產(chǎn)生過分旋轉(zhuǎn)時，應(yīng)在繩索松馳狀態(tài)下過逆向轉(zhuǎn)消除扭。一旦形成“花狀”結(jié)，即使當“麻花狀“纏結(jié)被解開，繩索也將降低破斷強力，繩索的強力損失可高達30％，因此不允許扭結(jié)在繩索上形成，如果纏結(jié)產(chǎn)生，應(yīng)從繩索一端打開扭結(jié)。本建議適用于搓捻繩也適用千編織繩
6.3繩產(chǎn)生扭結(jié)時尤為嚴重，它會導(dǎo)致繩索嚴重受損，避免遇過拉索施加力的方式來消除扭結(jié)，因為這樣會導(dǎo)致繩股扭曲，繩索將喪失約15％的強度。

6.4繩索如果形成”麻花狀“纏結(jié)使用，繩索在此位置將失去約1/3的強度，如果周期性加載繼續(xù)，“麻花狀“纏結(jié)將會繼續(xù)延伸，此缺陷將會使繩索強度下降。

7、急速返回的安全警告
如果人員站在被過分拉緊的繩索下面，將會發(fā)生危險，一旦繩索失控，將產(chǎn)生巨大拉力的反弾，很可能會造成人員傷亡。
8、由于環(huán)境條件或危險操作對繩索使用的限制，當使用繩索進行特殊作業(yè)時，應(yīng)考慮以下方面
8.1所選材質(zhì)的抗化學(xué)性
8.2由于溫度造成的限制
8.3切割和磨損的敏感性
8.4紫外線輻射的降級

繩纜出現(xiàn)下列情況之一時，應(yīng)停止使用或報廢

1、出現(xiàn)明顯的燒焦或熔融，長度大于4倍繩徑時。

2、直線距離等于繩纜直徑的長度上，表面繩紗或繩股體積減少10％
3、繩環(huán)眼的內(nèi)半徑磨損，表面繩紗或繩股體積減少10％
4、繩纜暴露在超出范圍的極端溫度環(huán)境。
5、紫外線暴曬降級，繩紗表面成碎片狀。

6、繩出現(xiàn)嚴重受損的熱熔融、變硬、壓扁區(qū)域。

7、熔融或熔合影響的繩紗數(shù)量達到20％或更多。
