鋼絲繩夾應用于鋼絲繩繩端之間連接或繩端眼環索扣固定的固結構件，常見的型號如圖1所示，特殊設計繩夾如圖2所示。

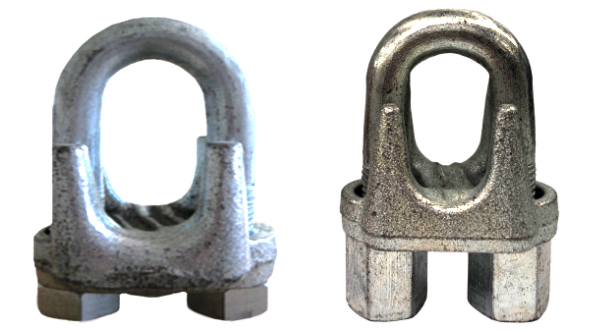

圖1：常規型

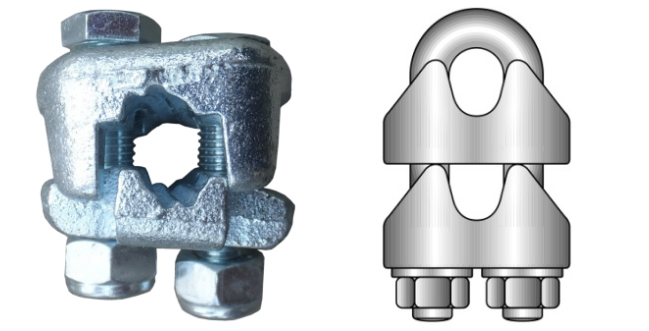

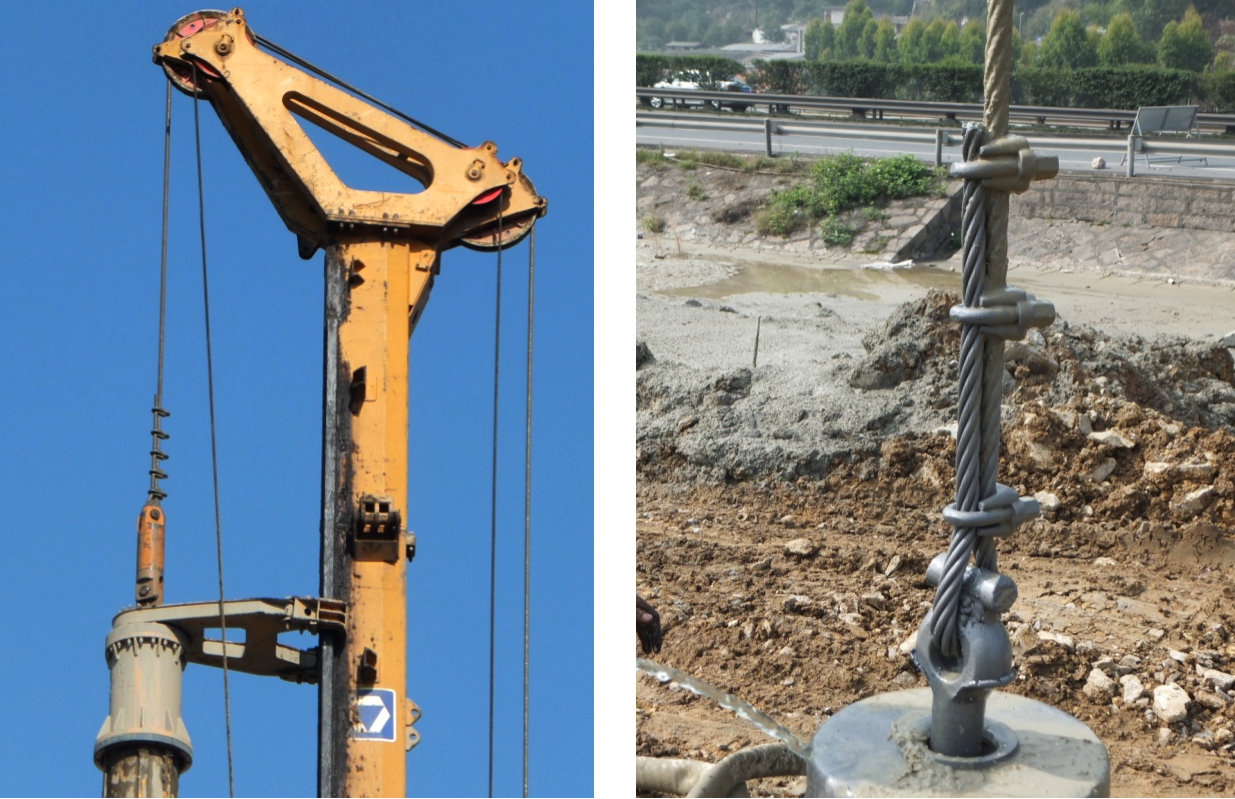

圖2：特殊型

     鋼絲繩夾由于可以現場制作，操作比較簡單，而且費用較低。與許多其他繩端連接方式相比，繩夾很容易安裝與拆卸，檢查也非常簡單。尤其在一些應急場合使用，深受使用者歡迎。


1.鋼絲繩繩夾構造

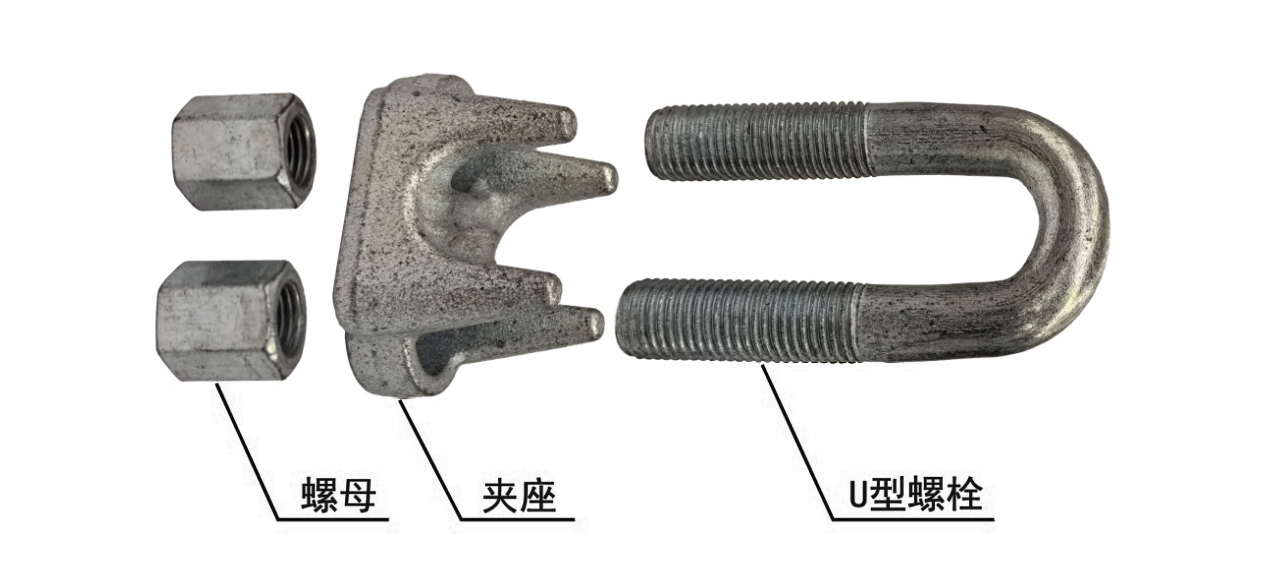

      鋼絲繩夾的構造由U型螺栓、夾座與螺母三部分組成（圖3）。

2.鋼絲繩夾工作原理
　　　鋼絲繩夾將“工作段”繩索壓在“尾段”繩索上，從而通過摩擦和形式閉合在兩段繩索之間傳遞載荷。

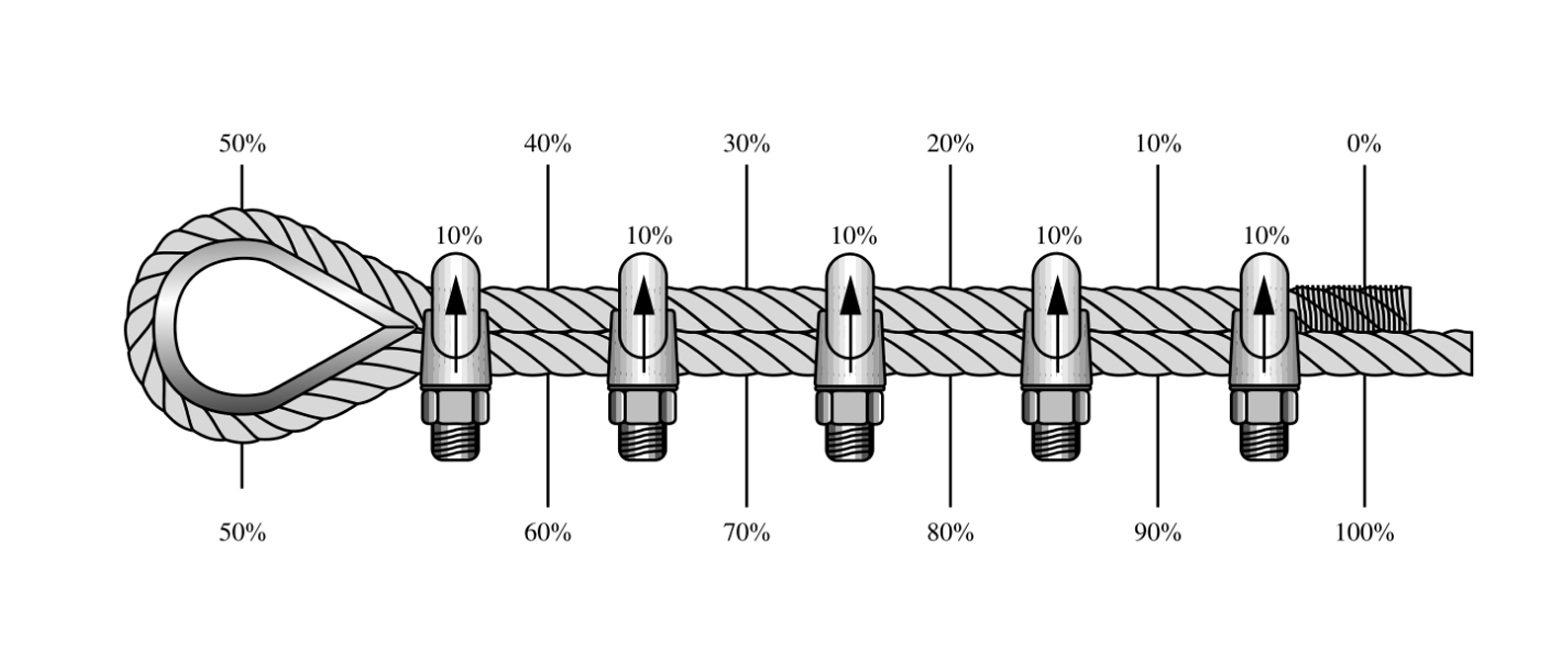

　　　在每一個繩夾處，大約相同的拉力從“工作段”轉移到“尾段”上。如果以5個繩夾固定為例，每一個繩夾大約傳遞10%的拉力。因此，開始時主繩要承受100%的拉力。在每個繩夾處，它將10%的拉力傳遞到 “尾段”繩索上。在套環處的鋼絲繩拉力將被精確地減少到50%（圖4)。

3.鋼絲繩夾的布置

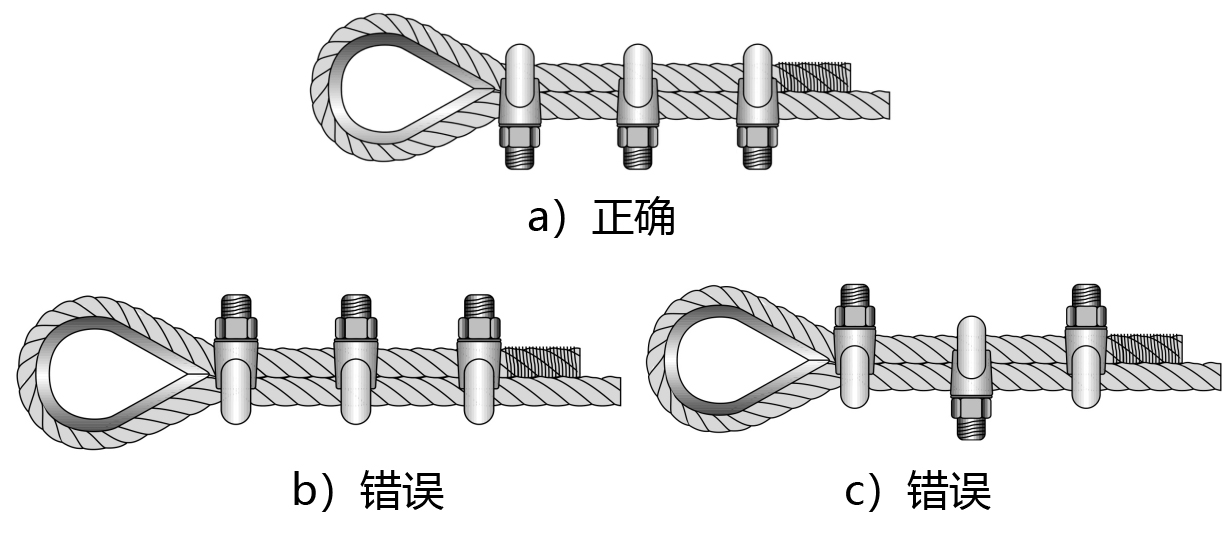

　　　鋼絲繩夾應按圖5 a）所示把夾座扣在鋼絲繩的工作段上，U形螺栓扣在鋼絲繩的尾段上。繩夾不得在鋼絲繩上交替布置，圖5 b）與5 c）為錯誤的布置。

圖5：鋼絲繩夾的布置

4.鋼絲繩夾的數量

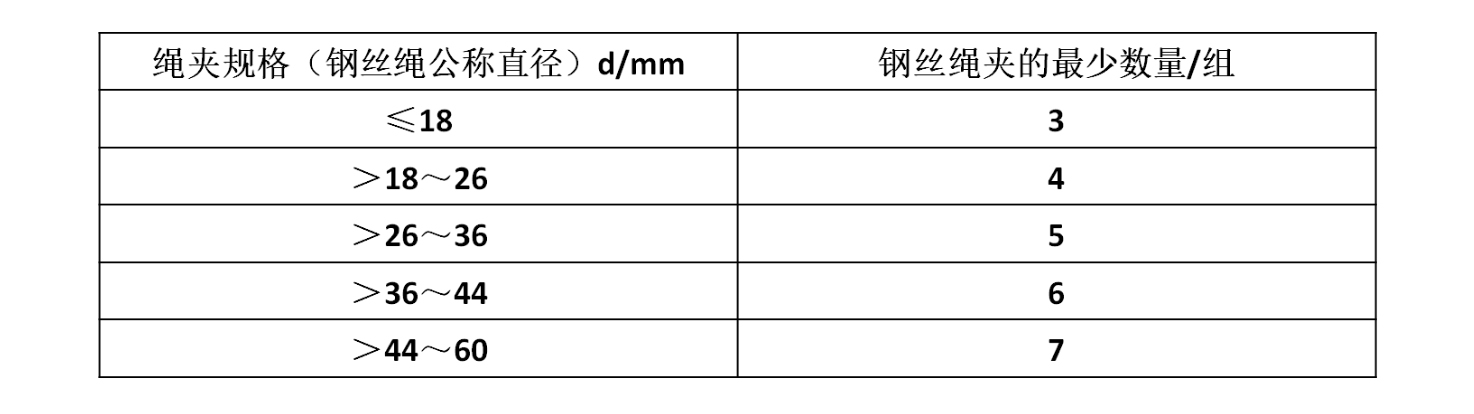

　　　每一組鋼絲繩夾的最少數量參考下表。

5.鋼絲繩夾間的距離

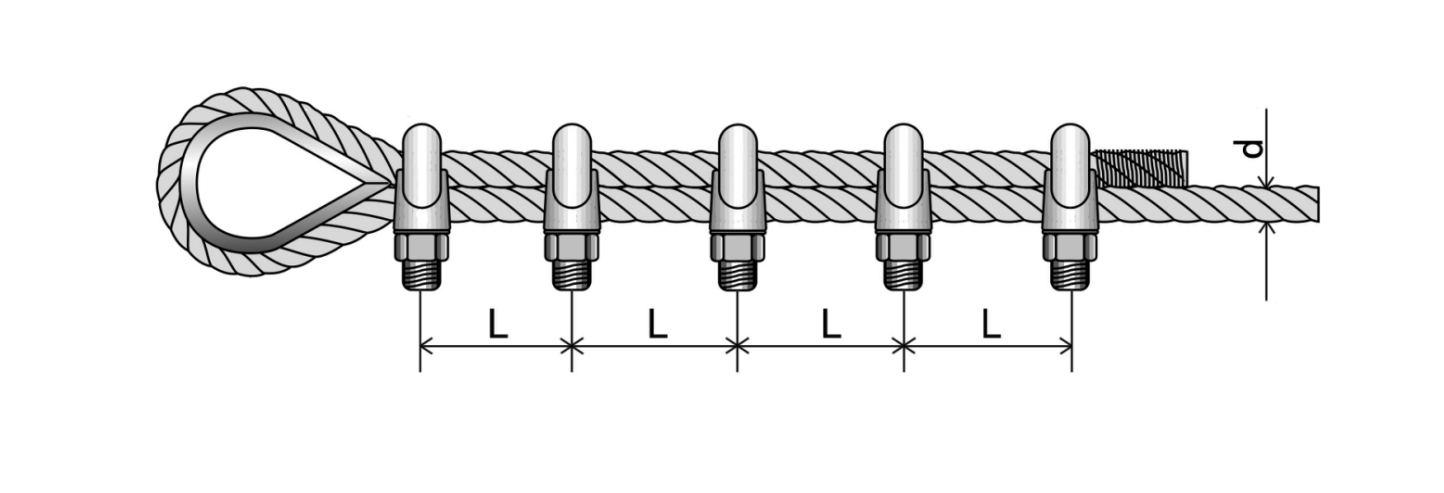

　　 鋼絲繩夾間的距離L等于6～7倍鋼絲繩直徑d（圖6）。

6.鋼絲繩夾的緊固

　　緊固繩夾時須考慮每個繩夾的合理受力，離套環最遠處的繩夾不得首先緊固，離套環最近處的繩夾（第一個繩夾）應盡可能地緊靠套環，但仍需保證繩夾的正確擰緊，不得損壞鋼絲繩的外層鋼絲。

7.鋼絲繩夾固定處的強度
　　鋼絲繩夾固定處的強度決定于繩夾在鋼絲繩的正確布置，以及繩夾固定的力矩。建議螺母最終鎖緊時，采用力矩扳手，依據螺母的力矩要求設置鎖緊，防止緊固力矩不足或力矩過大，以及各繩夾螺母力矩緊固不平衡。
　　不恰當?shù)木o固螺母或鋼絲繩夾數量不足，可能使鋼絲繩繩端在承載時，一開始就產生滑動。

　　正確的使用繩夾數量，正確布置與夾緊，固定處的強度至少為鋼絲繩自身強度的80%。

重點提示：
1.繩夾在實際使用中，受載一、二次以后應作檢查，在多數情況下，鋼絲繩由于受載后產生結構性伸長，直徑也會相應縮小，繩夾螺母需進一步擰緊。
2.常用繩夾夾座上的繩槽以配合右旋捻向的6股圓股鋼絲繩為宜，如要求與其他結構或左旋捻向的鋼絲繩配合使用時，應訂購相應匹配要求的繩夾使用。
