手拉葫蘆是一種萬能型手動起重牽引機械，能在多種工程中擔任起重，牽引、校準等作業。適用于工廠、礦山、建筑工地、碼頭、船塢、倉庫等用作安裝機器、起吊貨物和裝卸車輛，尤其對于露天和無電源作業，以及易燃易爆場所更有其重要功用。

    手拉葫蘆按使用工況分為Z級（重載）與Q級（輕載），Z級用于頻繁使用的工況，噸位規格為0.5～40噸；Q級用于不經常使用的工況，噸位規格為0.5～10噸。

1、手拉葫蘆的型號表示方法

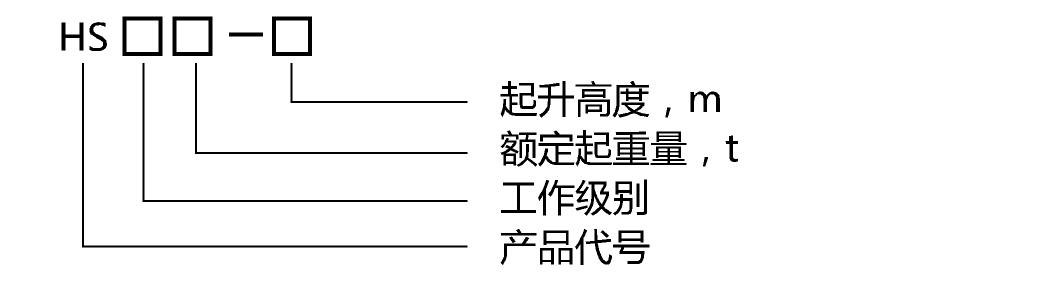

A、表示方法如下：





B、標記示例：額定起重量2t，工作級別為Z級，起升高度4m的產品標記為：手拉葫蘆HSZ2—4。

2、手拉葫蘆特點

A、結構緊湊，自重較輕，攜帶方便；

B、機械效率高，手鏈拉力??；

C、使用安全可靠，維護簡便；

D、外形美觀，尺寸較??；

E、經久耐用。

3、工作原理：

曳動手拉鏈，手鏈輪轉動，將摩擦片、棘輪、制動器座壓成一體共同旋轉，5齒長軸便轉動片齒輪、4齒長軸和花鍵孔齒輪，裝置在花鍵孔齒輪上的起重鏈輪帶動起重鏈條，平穩地提升重物。

4、維護保養

A、使用完畢應將葫蘆清理干凈，并在起重鏈條上涂抹防銹潤滑油，存放于干燥場所；

B、檢查手拉葫蘆所有轉動件轉動是否靈活,緊固件不得松動；

C、檢查吊鉤的磨損和變形.吊鉤應無裂紋、銳角、毛刺，腐蝕、翹曲和扭轉等有害缺陷；

D、檢查手拉葫蘆起重鏈條有無過量磨損、腐蝕、變形和外部損傷；

E、在保養與使用過程中，摩擦片表面必須保持干凈，以防止制動失靈，發生重物自墜現象；

F、葫蘆經過清洗檢修，應進行空載與重載試驗，確認工作正常，制動可靠時，才能交付使用。

?

5、使用注意事項

使用前須檢查機件完好無損，傳動部分及起重鏈條潤滑良好，空轉情況正常，制動可靠，使用時必須嚴格遵守以下注意事項：

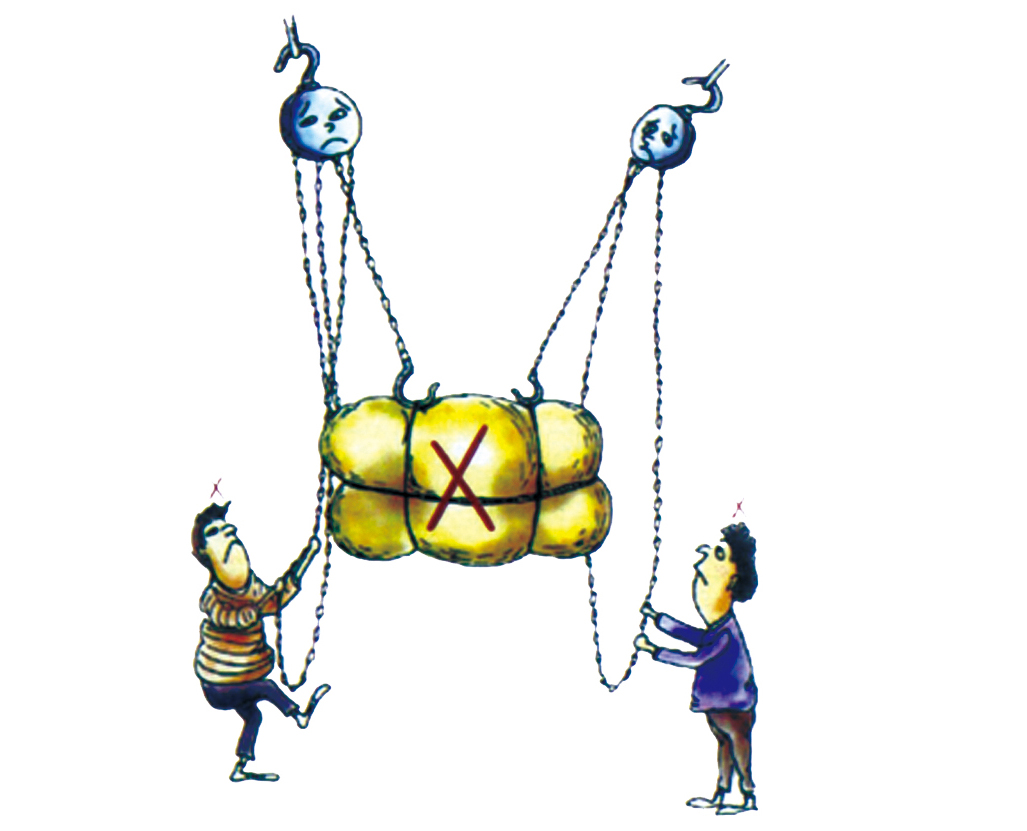

A、禁止使用兩臺及兩臺以上葫蘆同時吊一重物。

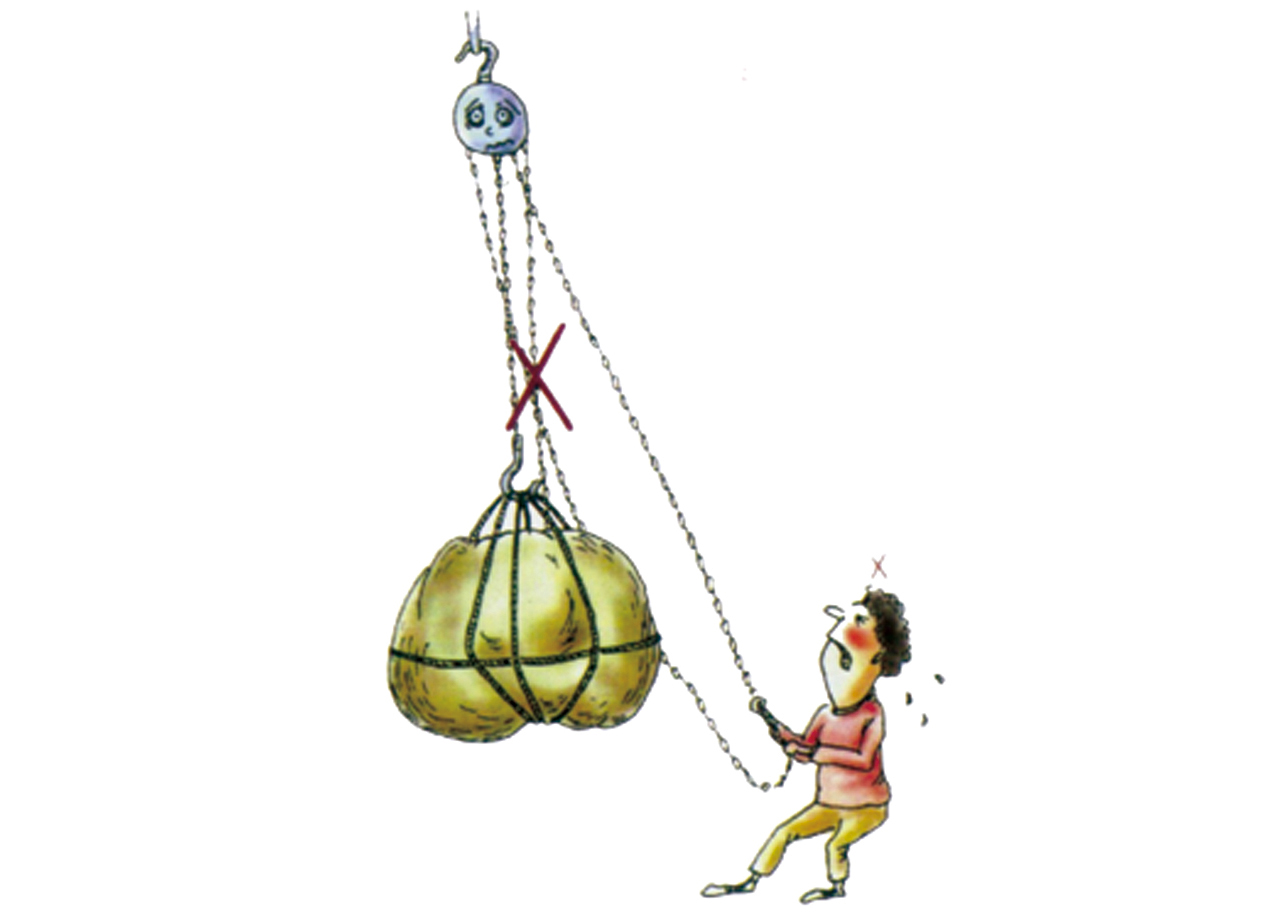

B、不得吊掛超過規定重量的重物。





C、嚴禁重物吊在吊鉤的尖端和用起重鏈條捆扎重物。





D、重物的升、降不得超過上下行程的極限。

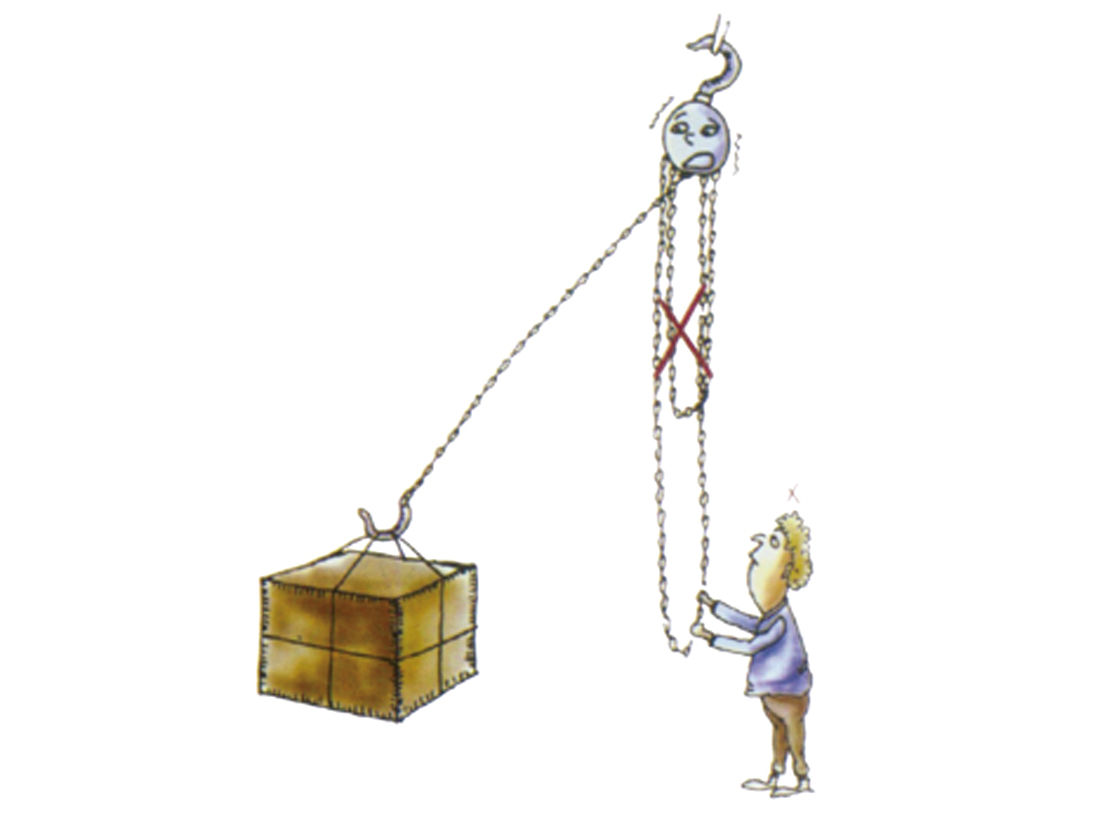

E、不可斜拉重物和橫向牽引。

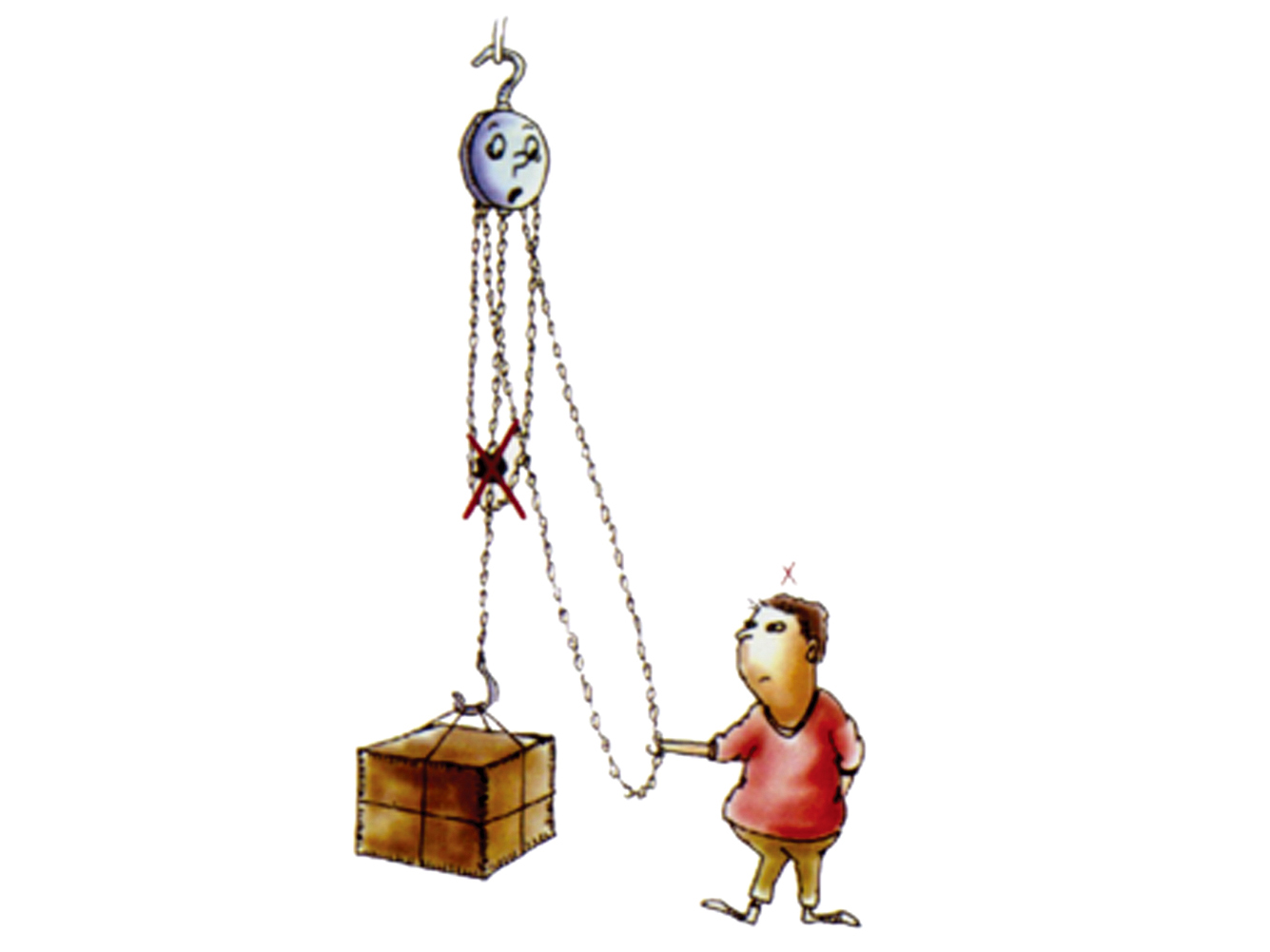

F、起重鏈條扭結時禁止使用。

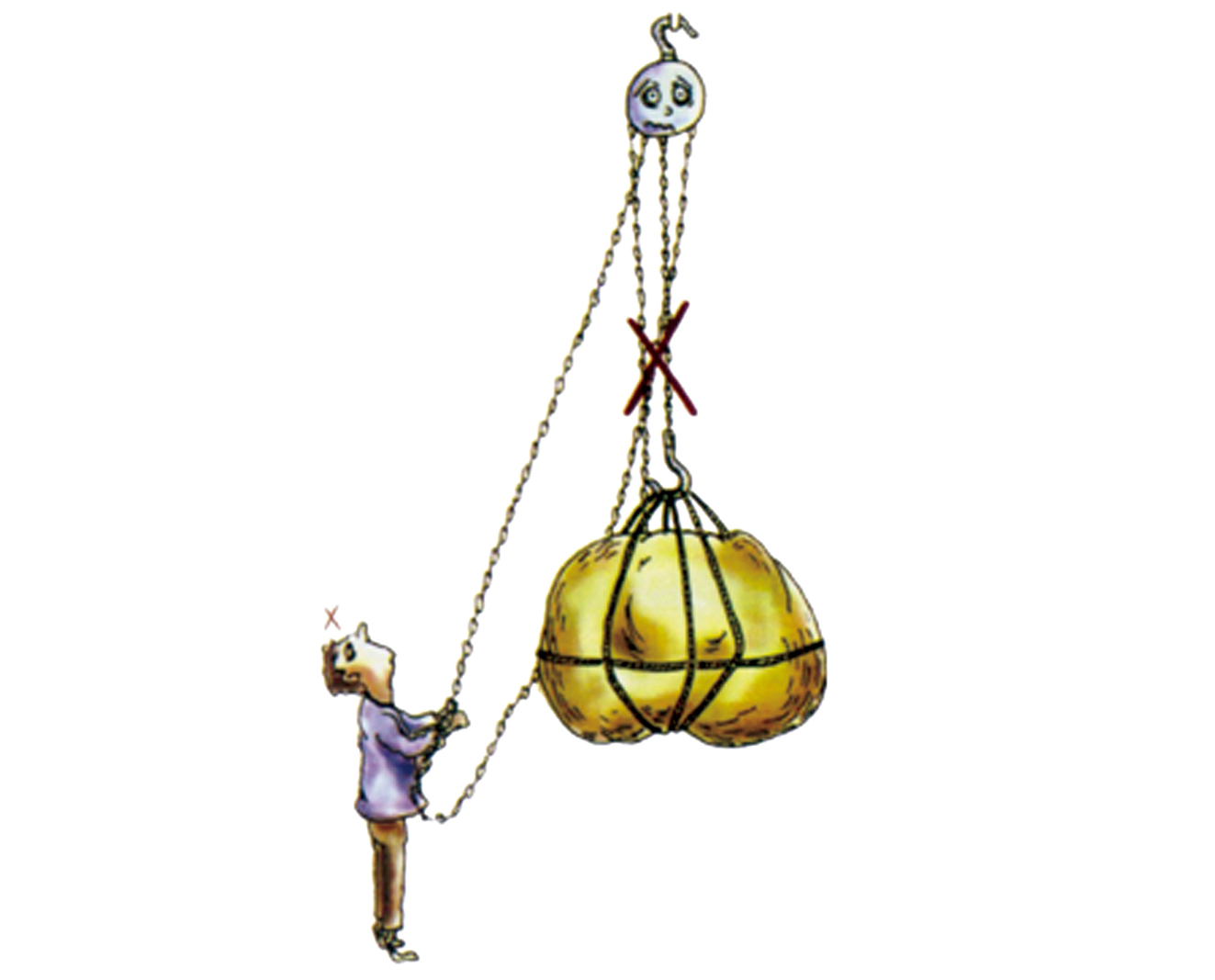

G、發現手拉力大于正常拉力時，應立即停止使用進行檢查，不可猛拉，更不能增人硬拉。

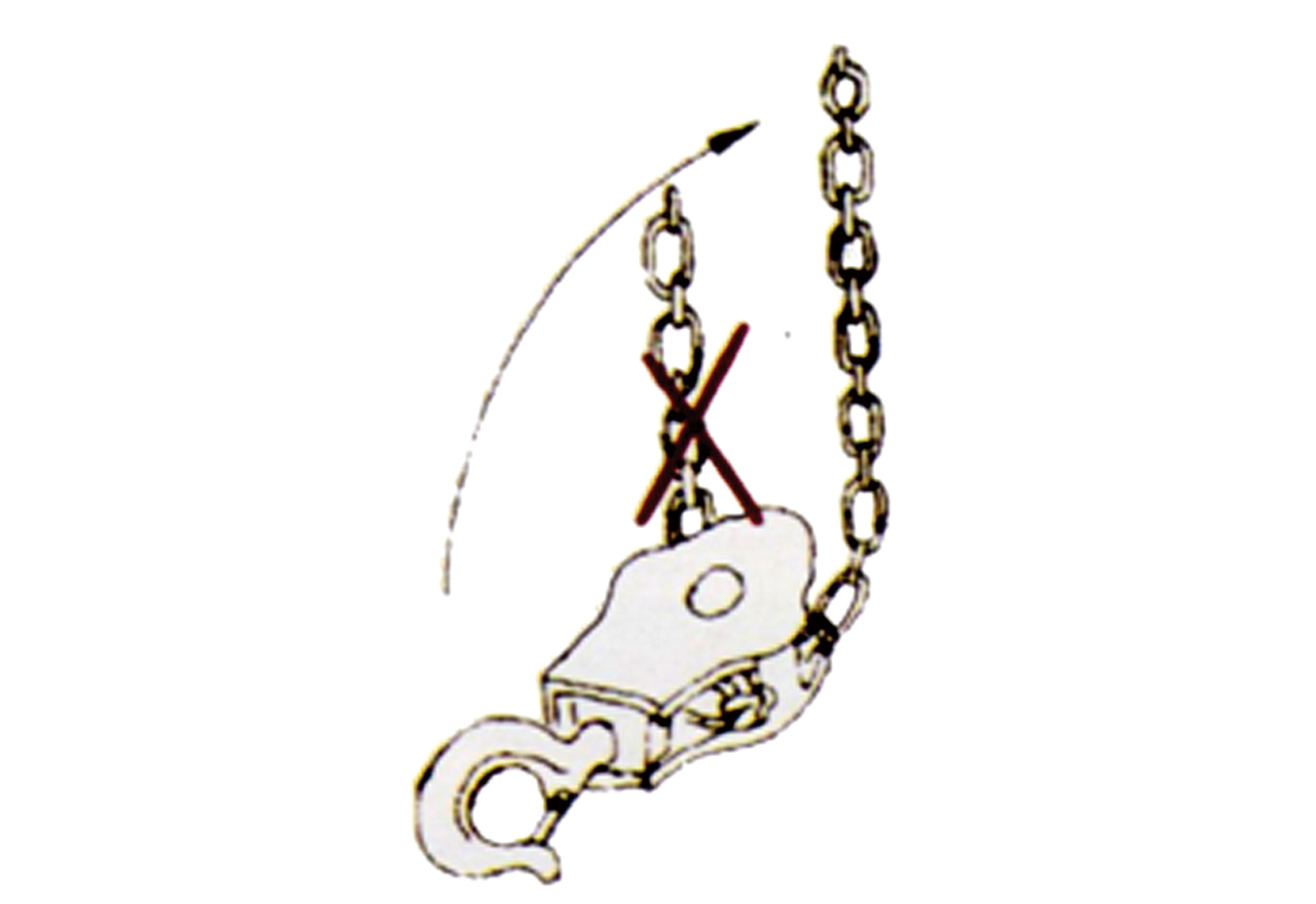

H、嚴禁2t、3t、5t帶雙行起重鏈條產品的下鉤架在兩行鏈條中翻轉。





I、嚴禁人員在起吊的重物下工作或行走。
